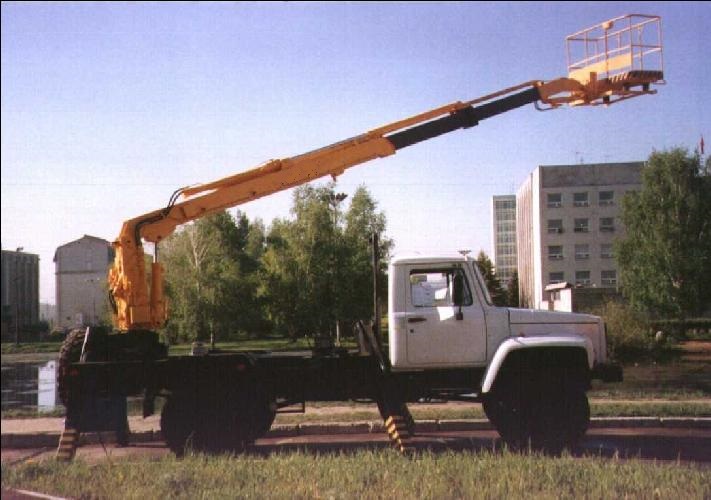

Характеристики подъемника ВИПО-18-01
|
Наименование параметра |
Значение параметра подъемника на шасси |
|
|
Базовое шасси |
ГАЗ 3309
|
ГАЗ 3309 с 2-х рядной 5-ти местной кабиной |
|
Максимальная грузоподъемность люльки, кг |
300 кг / до 7,5 м 200 кг /от 7,5 до 9,7 м 140 кг /от 9,7 до 12,5 м |
300 кг / до 7,5 м 200 кг /от 7,5 до 9,7 м 140 кг /от 9,7 до 12,5 м |
|
Площадь люльки, м2 |
1±0,1 |
1±0,1 |
|
Максимальное количество людей в люльке, чел. |
2 |
2 |
|
Рабочая высота подъема, м, не менее |
18 |
18 |
|
Вылет стрелы, мм, не более |
12500 |
12500 |
|
Максимальная транспортная скорость передвижения, км/ч |
70 |
70 |
|
Угол поворота стрелы. |
360° |
360° |
|
Полная масса подъемника, кг, не более |
8180 |
8180 |
|
Габаритные размеры подъемника в транспортном положении, мм, не более: |
7809х2500х3665 |
8615х2500х3665
|
 |
 |
|

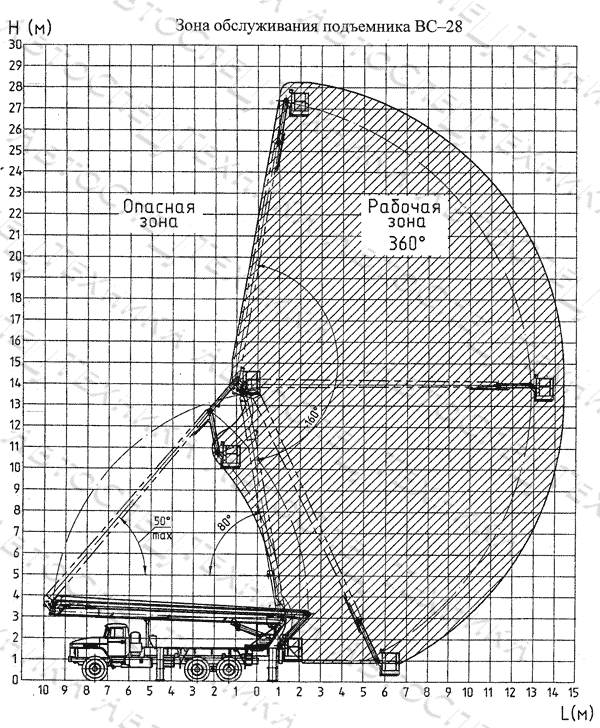

Параметры |
Единица измерения |
Величина |
| Грузоподъемность люльки |
кг, не более |
250 |
| Рабочая высота подъема |
м |
28 |
| Габаритные размеры в транспортном положении: |
мм, не более |
|
| длина |
12000 |
|
| ширина |
2500 |
|
| высота |
4000 |
|
| Полная масса подъемника |
кг, не более |
14700 |
| Распределение нагрузки на дорогу от подъемника полной массы: | ||
| на переднюю ось |
кг, не более |
5840 |
| на заднюю ось (тележку) |
8860 |
|
| Передний свес |
мм, не более |
3290 |
| Задний свес |
мм, не более |
5100 |
| Вылет |
м, не более |
13,8 |
| Угол поворота стрелы |
град |
не ограничен |
| Система управления |
Электропропор-циональная |
|
| Привод |
Гидравлический |
|
| Минимальный радиус поворота |
м |
8,4 |
| Максимальный угол подъема, преодолеваемый подъемником |
% |
17 |
| Максимальная транспортная скорость подъемника |
км/ч |
50 |
| Опорный контур |
м, не менее |
5,1 х 4,8 |
| Наибольший угол наклона рабочей площадки |
град. |
3 |
| Максимально допустимая скорость ветра при работе (на высоте 10 м) |
м/с |
10 |
| Место управления |
Пульт оператора на поворотной части и пульт в люльке |
|
 |
 |
|

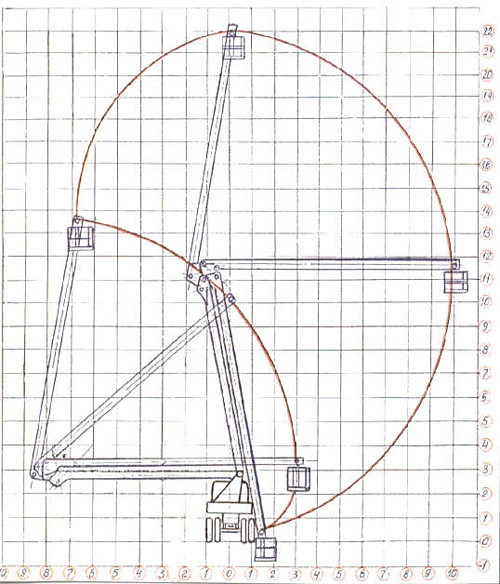

Параметры |
Единица измерения |
Величина |
| Грузоподъемность люльки |
кг, не более |
250 |
| Рабочая высота подъема |
м |
22 |
| Габаритные размеры в транспортном положении: длинаширинавысота |
мм, не более |
11500 2500 4000 |
| Полная масса подъемника |
кг, не более |
10185 |
| Распределение нагрузки на дорогу от подъемника полной массы:на переднюю осьна заднюю ось (тележку) |
кг, не более |
3055 7130 |
| Вылет |
м, не более |
10,1 |
| Угол поворота стрелы |
град |
Не ограничен |
| Максимальная транспортная скорость подъемника |
км/ч |
50 |
| Максимальная частота вращения поворотной части |
с-1 (об/мин) |
0,017 (1,0) |
| Наибольший угол наклона рабочей площадки |
град. |
3 |
| Максимально допустимая скорость ветра при работе (на высоте 10 м) |
м/с |
10 |
| Место управления всеми движениями стрелы |
Пульт оператора на поворотной части |
|
| Система управления стрелой |
Пропор-циональная |
|
| Привод | гидравлический | |
| Срок службы |
лет |
8 |
| Дополнительные опции: люлька с изоляторами для работы на ЛЭП до 1000В. | ||
 |
 |
|
Параметры |
Единица измерения |
Величина |
| Грузоподъемность люльки |
кг, не более |
250 |
| Рабочая высота подъема |
м |
18+0,5 |
| Габаритные размеры в транспортном положении: |
мм, не более |
|
| длина |
8 300 |
|
| ширина |
2500 |
|
| высота |
3700 |
|
| Полная масса подъемника |
кг, не более |
7 230 |
| Распределение нагрузки на дорогу от подъемника полной массы: |
кг, не более |
|
| на переднюю ось |
2050 |
|
| на заднюю ось (тележку) |
5180 |
|
| Передний угол свеса |
град |
37 |
| Задний угол свеса |
град |
12 |
| Вылет |
м, не более |
14,85 |
| Угол поворота стрелы |
град |
360(не ограничен) |
| Время подъема люльки на наибольшую высоту |
Не более, с |
300 |
| Максимальная транспортная скорость подъемника |
км/ч |
60 |
| Опорный контур |
м, не менее |
4,8 х 3,4 |
| Максимальная частота вращения поворотной части |
об/мин |
0,4 |
| Рабочее давление в гидросистеме подъемника |
МПа, не более |
16 |
| Контрольный расход топлива при работе подъемника |
л/маш,-ч, не более |
7,8 |
| Привод |
Гидравлический, от КОМ шасси |
|
| Место управления |
Пульт оператора на поворотной части и пульт в люльке |
|
| Способ управления |
Электропропорциональный |
|
| Срок службы |
лет |
8 |
 |
 |
|
Параметры |
Единица измерения |
Величина |
| Рабочая высота подъема |
м |
12 |
| Грузоподъемность люльки |
кг, не более |
200 |
| Габаритные размеры в транспортном положении: длинаширинавысота |
мм, не более |
6550 2500 3000 |
| Полная масса подъемника |
кг, не более |
3500 |
| Задний угол свеса |
град |
16 |
| Вылет |
м, не более |
5 |
| Угол поворота стрелы |
град |
360 |
| Рабочее давление |
МПа |
10 |
| Максимальная транспортная скорость подъемника |
м/с(км/ч) |
19,44(70) |
| Опорный контур |
м |
2,28х(2,9х2,54) |
| Время подъема люльки на рабочую высоту |
с |
90±15 |
| Максимальная частота вращения поворотной части |
с-1 (об/мин) |
0,017 (1,0) |
| Место управления всеми движениями стрелы |
Пульт оператора на поворотной части и пульт в люльке |
|
| Способ управления стрелой |
Электрогидрав-лический |
|
| Срок службы |
лет |
8 |
